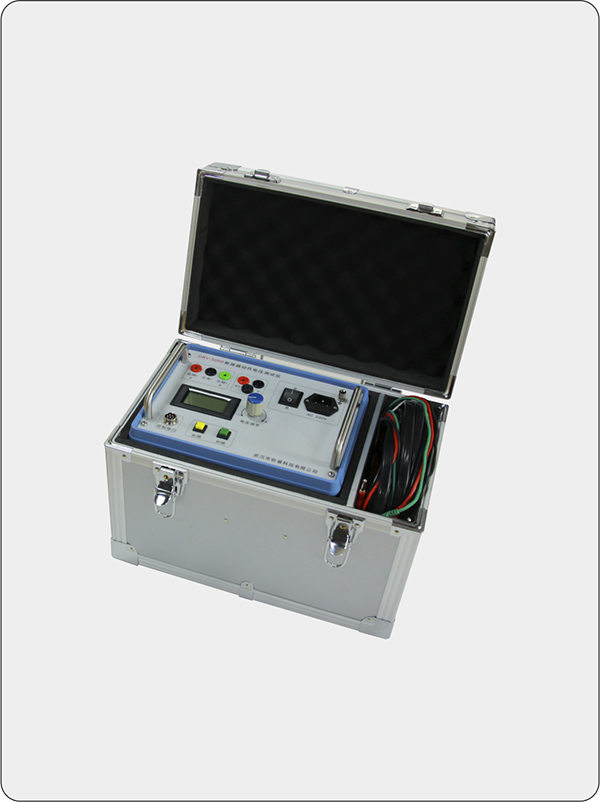

OBV-5100 斷路器動作電壓測試儀
產品簡介：
斷路器動作電壓測試儀主要用于高壓開關操作回路低跳電壓試驗的測試和提供獨立的低電壓試驗電源。斷路器的最低分、合動作電壓，是斷路器最基本的參數，其檢驗標準規定：電磁機構分閘線圈和合閘接觸器線圈最低動作電壓不得低于額定電壓的30%，不得高于額定電壓的65%，合閘線圈最低動作電壓不得低于額定電壓的80%~85%。如果分閘線圈和接觸器線圈的動作電壓過低，在直流系統絕緣不良，兩點高阻接地的情況下，在分閘線圈或接觸器線圈兩端可能引入一個數值不大的直流電壓，當線圈動作電壓過低時，會引起斷路器誤分閘和誤合閘；如果過高，則會因系統故障，直流母線電壓降低而拒絕跳閘。鑒于此，我公司特研制專用斷路器動作電壓測試儀，以適用各電壓等級高壓斷路器的動作電壓試驗及操作控制。
說明書：

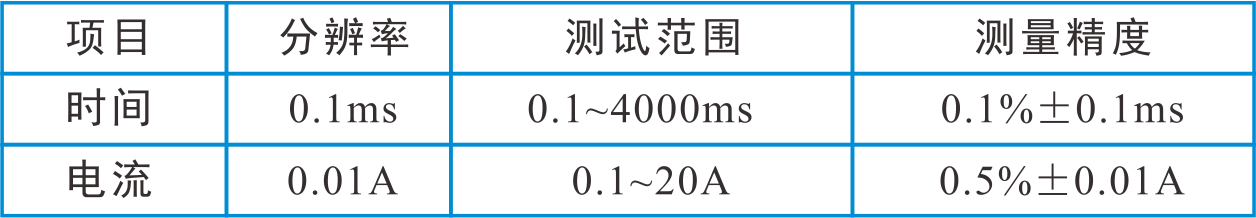

◆ 時間：3個斷口的固有分、合閘時間，同相時間、相間同期。
◆ 彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形。
◆ 電流：分、合閘線圈的分、合閘電流值、電流波形。
◆ 大屏幕液晶顯示。
◆ 中文式菜單操作界面，適用方便。
◆ 自帶面板式熱敏打印機。
◆ 精密數字可調電壓輸出，全程穩壓。
◆ 超強抗干擾功能，高安全設計。
◆ 3路時間通道、1路電流通道、1路電壓通道。
◆ 內置DC30V~250V/20A可調電源，可完成動作電壓試驗。
◆ 采用過壓、過流、短路、過熱保護。
◆ 具備RS232聯機功能，可聯機測試。
◆ 支持RS232聯機升級。
◆ 適合國內外生產的各類開關的動作電壓試驗。
◆ 環境溫度：-10~50℃。
◆ 環境濕度：≤85%RH。
◆ 工作電源：AC220V±10%。
◆ 電源頻率：50Hz±10%。
