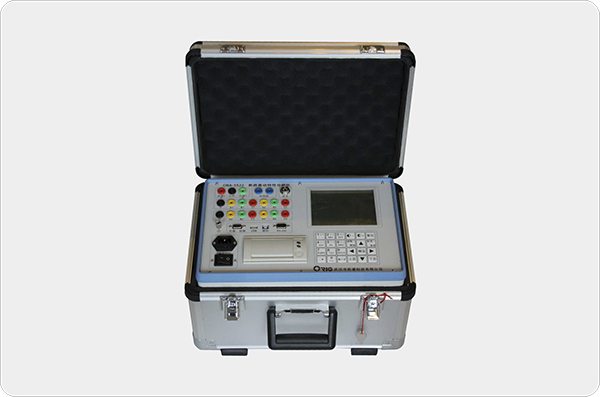

OBA-5522 斷路器動特性分析儀
? ? ? ? ? ? ? ? ????產品簡介 ?? ? ? ? ? ? ? ??
◆時??? 間: 12個斷口的固有分、合閘時間，同相同期、相間同期。
◆過渡電阻：6路過渡電阻測試，投切電阻、時間測試。
◆重 合 閘：每斷口的合－分時間(金短時間)，分－合時間(無電流間隔時間)，分－合－分時間，一分時間，一合時間，二分時間。
◆彈??? 跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形。
◆速??? 度：剛分、剛合速度，******速度，時間－行程特性曲線；重合閘一分速度，一合速度，二分速度。
◆行??? 程：總行程，開距，超行程，反彈幅值。
◆電??? 流：分、合閘線圈的分、合閘電流值、電流波形圖。
◆動作電壓：機內提供DC10～265V／20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。
◆觸發方式：內觸發,外觸發,傳感器觸發.電流和斷口觸發。
◆傳 感 器：配備萬能傳感器、直線傳感器、旋轉傳感器。可選擇預留激光傳感器接口。
◆輔助觸點：可擴展三路輔助觸點。
◆內置嵌入式PC-104工控機，主頻600MHz，速度快，存儲容量大。
◆集成DC10~265V/20A直流操作電源。
◆超強抗干擾，適應各電壓等級變電站。
◆內置面板式熱敏打印機。
◆高速同步數據采樣。
◆支持線性傳感器（直線電阻、旋轉電阻）。
◆支持加速度傳感器和激光傳感器（預留接口）。
◆T9輸入法，可輸入數字、字母、漢字及各種符號，可輸入站名、線路號、任務單編號。
◆5.7寸帶背光寬溫液晶，陽光下清晰顯示。
◆中文菜單式操作界面，圖形和文本顯示結果。
◆液晶電子對比度調節，斷電記憶。
◆主機存儲容量2G，可存儲上萬組測試數據。
◆支持U盤存儲功能，存儲更多數據。也可直接打開U盤上的數據文件。
◆U盤數據同步功能，無需人工干預操作，自動完成數據同步。
◆樹形存儲結構，按站名、線路號、測試類別存儲，數據查詢方便。?
◆具備USB和RS232與PC機聯機功能，配有Windows版《OBA數據管理分析軟件》，PC聯機模式下可完成數據導入或聯機測試。
◆USB或RS-232聯機升級。
◆現場可使用U盤升級。
◆軟件不定期免費升級。
◆用戶可現場編輯、添加、刪除斷路器速度定義；亦可使用PC聯機實現斷路器速度定義的上傳和下載。
◆靈活的低跳模式：1、手動調壓分合；2、自動調壓低跳；3、額定百分比低跳。
◆開關機械壽命測試功能，可預置開關的動作次數和間隔時間自動進行機械壽命測試，并實時打印動作過程和次數。?
◆環境溫度?? -10℃～50℃
◆環境濕度?? ≤85%RH
◆工作電源?? AC220V±10%
◆電源頻率?? 50±1Hz
